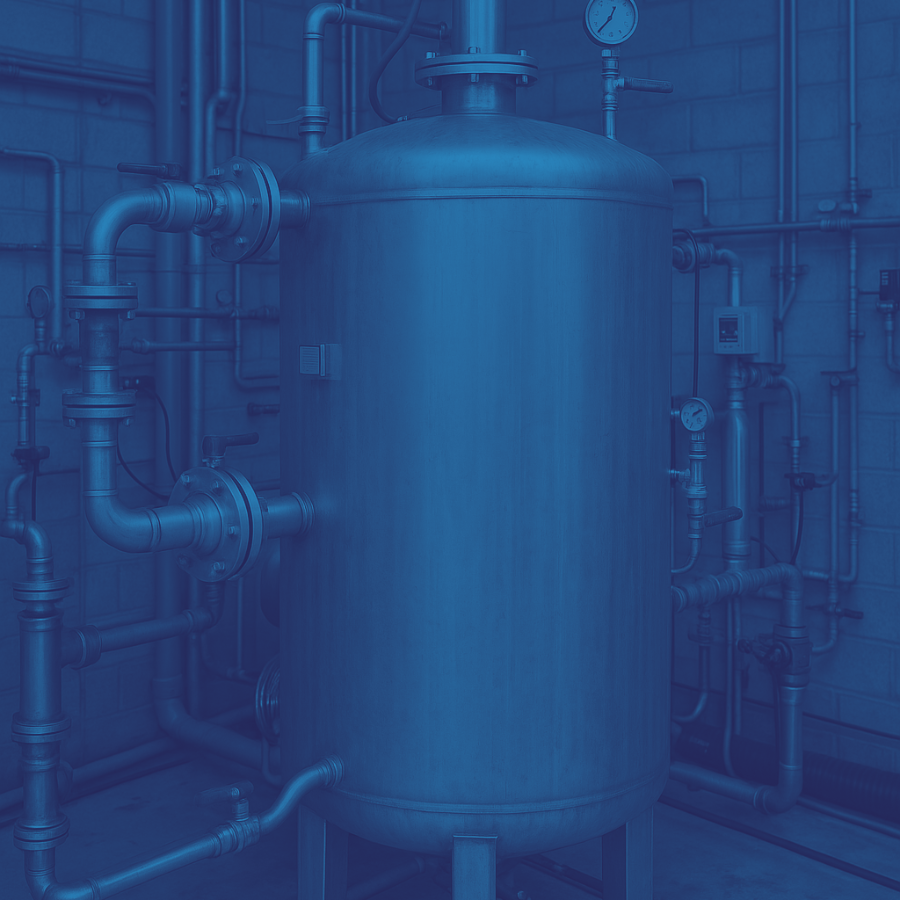

Reaktor biologiczny do oczyszczania ścieków
URZĄDZENIA
Reaktor biologiczny to serce każdej nowoczesnej oczyszczalni ścieków – to w nim mikroorganizmy rozkładają związki organiczne, azot i fosfor. Dobór właściwej technologii – SBR, MBBR lub MBR – decyduje o efektywności, kosztach i jakości oczyszczonych ścieków. Oferujemy dobór, projekt i dostawę reaktorów biologicznych dla przemysłu i samorządów.
SPRAWDŹ REAKTORY BIOLOGICZNE
Czym jest reaktor biologiczny i jak działa?
Reaktor biologiczny to zamknięty lub otwarty zbiornik, w którym warunki procesowe – napowietrzanie, mieszanie, czas retencji – są kontrolowane tak, by umożliwić wzrost i pracę biomasy mikroorganizmów rozkładających zanieczyszczenia zawarte w ściekach. Wyróżnia się reaktory z biomasą zawieszoną (osad czynny, swobodnie unosząca się w cieczy) oraz z biomasą immobilizowaną (biofilm narastający na nośniku).
Dla ścieków o wysokim BZT₅ biologiczne oczyszczanie ścieków jest zwykle skuteczniejsze i tańsze w eksploatacji niż wyłącznie metody chemiczne czy mechaniczne – mikroorganizmy rozkładają związki organiczne bez konieczności ciągłego dozowania drogich reagentów.
Reaktor biologiczny pełni kluczową rolę w usuwaniu substancji organicznych, azotowych i fosforowych, które są głównymi zanieczyszczeniami ścieków zarówno komunalnych, jak i przemysłowych. Dobrze zaprojektowana oczyszczalnia biologiczna łączy ten etap z odpowiednim przygotowaniem ścieków przed reaktorem i dalszym postępowaniem z osadem.
Projektowanie i Budowa Reaktora Biologicznego w Oczyszczalniach Ścieków
Projektowanie i budowa reaktora biologicznego wymaga szczególnej uwagi na kilka istotnych kwestii. Na początek należy rozpoznać rodzaj ścieków, które będą poddawane oczyszczaniu, ponieważ różne rodzaje ścieków wymagają innych warunków procesowych. Reaktor biologiczny może być zaprojektowany tak, aby spełniał wymagania dotyczące usuwania konkretnego typu zanieczyszczeń, takich jak substancje organiczne, azot czy fosfor.
Budowa reaktora biologicznego powinna uwzględniać także aspekty związane z wydajnością, energooszczędnością i minimalizowaniem kosztów eksploatacyjnych. Ważne jest, aby reaktor był odpowiednio dopasowany do wielkości oczyszczalni oraz charakterystyki lokalnych ścieków. Ponadto instalacja powinna być zaplanowana tak, aby umożliwiała łatwą konserwację oraz zapewniała trwałość i efektywność w długim okresie eksploatacji.
Procesy biologiczne w reaktorze – nitryfikacja, denitryfikacja, usuwanie fosforu
W reaktorze biologicznym zachodzą trzy główne procesy usuwania biogenów:
Nitryfikacja
Utlenianie amoniaku (NH₄⁺) do azotanów (NO₃⁻) przez bakterie Nitrosomonas i Nitrobacter; wymaga warunków tlenowych, temperatury 10–30°C i pH 7,0–8,5.
02
Denitryfikacja
Redukcja azotanów do azotu gazowego (N₂) przez bakterie heterotroficzne; zachodzi w strefie anoksycznej, bez tlenu, z azotanami jako akceptorem elektronów.
03
Biologiczne usuwanie fosforu (BNR/EBPR)
Naprzemienne warunki beztlenowe i tlenowe wymuszają nadmierny pobór fosforanów przez bakterie z grupy PAO (Phosphate Accumulating Organisms).
Typowe stężenie amoniaku na wlocie do reaktora dla ścieków przemysłowych wynosi 50–200 mg NH₄-N/l, a wymagane stężenia na odpływie – zgodnie z rozporządzeniem MŚ – to zwykle poniżej 10 mg N/l i poniżej 1 mg P/l dla instalacji powyżej 100 000 RLM. Sekwencja stref anoksycznej, tlenowej i beztlenowej jest projektowana indywidualnie, pod konkretny skład ścieków danego zakładu.
ELIMINACJA RECYRKULACJI OSADU

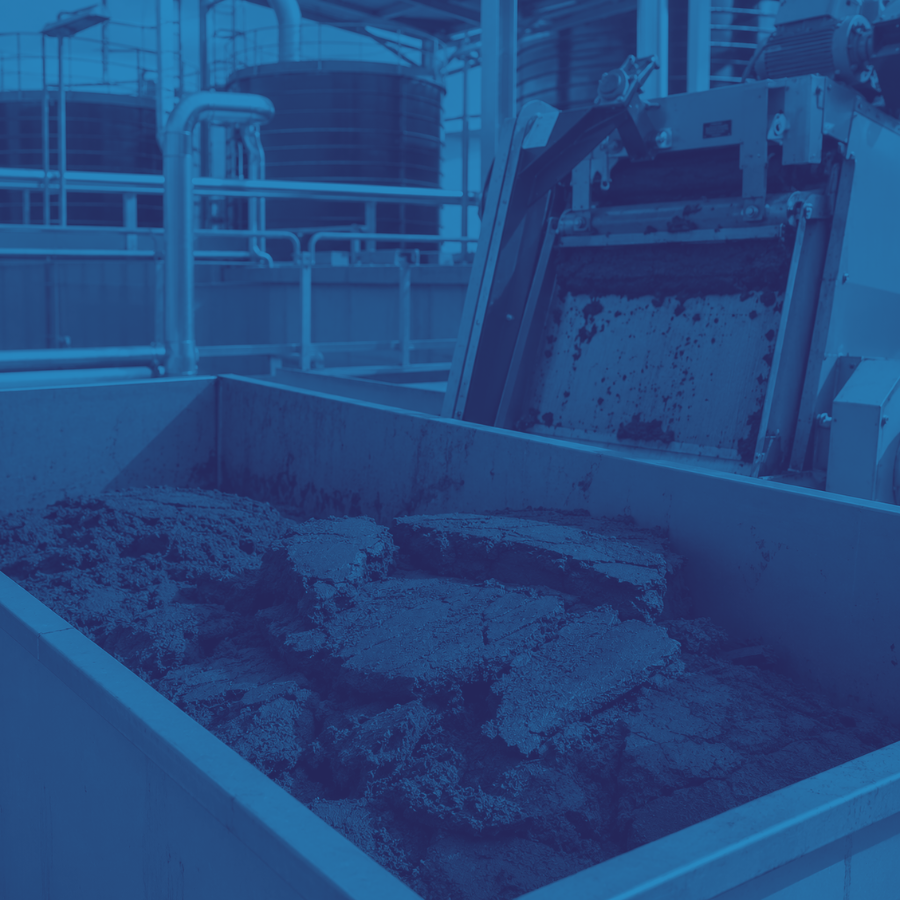

Rola biomasy i osadu czynnego
Osad czynny to zawiesina kłaczków mikroorganizmów w wodzie ściekowej – kluczowym parametrem jest tu stężenie MLSS (Mixed Liquor Suspended Solids), typowo 2000–6000 mg/l w klasycznym reaktorze.
Czas retencji osadu (SRT – Sludge Retention Time) to czas, przez jaki biomasa pozostaje w układzie; dla nitryfikacji potrzeba minimum 10–15 dni w temperaturze 15°C. Im dłuższy SRT, tym starszy osad i niższe przyrosty biomasy, ale też większe wymagania przestrzenne zbiornika. W technologii MBBR biofilm narastający na nośniku eliminuje konieczność recyrkulacji osadu i upraszcza codzienną eksploatację.
dlaczego warto?
Bioreaktory biologiczne stosowane w procesach oczyszczania ścieków zapewniają wiele zalet, dzięki którym stanowią jedno z najbardziej wydajnych i nowoczesnych rozwiązań technologicznych. Do najważniejszych korzyści można zaliczyć:
Wysoka efektywność
Reaktory biologiczne oferują doskonałą skuteczność w eliminacji zanieczyszczeń organicznych, zapewniając jednocześnie wysoką jakość oczyszczonych ścieków. Dzięki zaawansowanej technologii proces biologicznego oczyszczania działa skutecznie i niezawodnie, poprawiając efektywność całego systemu oczyszczalni.
Optymalizacja kosztów
Reaktory biologiczne charakteryzują się niskim zużyciem energii oraz chemikaliów, co prowadzi do zmniejszenia kosztów eksploatacyjnych. To rozwiązanie ekonomiczne, które pomaga zmniejszyć wydatki operacyjne i poprawić rentowność oczyszczalni.
Kompleksowe wsparcie i serwis
Zapewniamy pełną pomoc na każdym etapie wdrożenia reaktora biologicznego, od projektowania, przez instalację, aż po serwis i konserwację. Dzięki naszym usługom masz pewność, że Twój system będzie działał bezawaryjnie przez długi czas, zapewniając ciągłość i efektywność oczyszczania ścieków.
Rodzaje reaktorów biologicznych – przegląd technologii
Biologiczne oczyszczalnie ścieków przemysłowych i komunalnych mogą być wyposażone w kilka typów reaktorów – różnią się sposobem utrzymania biomasy, wymaganiami powierzchniowymi i jakością ścieków oczyszczonych. Poniżej przedstawiamy przegląd najczęściej stosowanych technologii wraz z tabelą porównawczą.
| Parametr | SBR | MBBR | MBR |
|---|---|---|---|
| Typ biomasy | Zawieszona (osad czynny) | Immobilizowana (biofilm) | Zawieszona + membrana |
| Stężenie MLSS | 2 000–4 000 mg/l | N/D (biofilm na nośniku) | 8 000–15 000 mg/l |
| Wymagana powierzchnia | Średnia | Mała–średnia | Mała |
| Jakość odpływu (BZT₅) | < 20 mg/l | < 20 mg/l | < 5 mg/l |
| Jakość odpływu (TSS) | < 20 mg/l | < 20 mg/l | < 1 mg/l |
| Możliwość rozbudowy | Ograniczona | Wysoka (dodanie nośników) | Ograniczona |
| Koszt inwestycji | Niski–średni | Średni | Wysoki |
| Koszt eksploatacji | Niski | Niski–średni | Średni–wysoki (membrany) |
| Typowe zastosowanie | Ścieki komunalne, małe zakłady | Rozbudowa instalacji, przemysł | Reużywalność wody, brak miejsca |
Reaktor SBR (Sequencing Batch Reactor) – cykliczny
Zasada działania: jeden zbiornik realizuje kolejno fazy napełniania, reakcji tlenowej, sedymentacji, dekantacji i spoczynku – bez oddzielnego osadnika wtórnego. Zaletami są prosta budowa, niższe koszty inwestycyjne (CAPEX) i duża elastyczność sterowania fazami pod konkretny skład ścieków, co dobrze sprawdza się przy zmiennym przepływie, np. w zakładach sezonowych (cukrownie, przetwórnie).
Wadą jest konieczność zaawansowanej automatyki (zawory, dekantatory) oraz ograniczenia przy bardzo dużych przepływach – powyżej ok. 5000 m³/d wymaga zwielokrotnienia zbiorników.
Typowe parametry: czas cyklu 4–8 h, HRT 12–24 h, SRT 10–20 dni. Reaktor SBR rekomendujemy najczęściej dla średnich zakładów spożywczych oraz małych i średnich oczyszczalni komunalnych (500–10 000 RLM).
Reaktor MBBR (Moving Bed Biofilm Reactor) – złoże ruchome
W zbiorniku swobodnie przemieszczają się plastikowe nośniki (carriers) o dużej powierzchni właściwej (500–1200 m²/m³), na których rośnie biofilm – biomasa jest immobilizowana i nie wymaga recyrkulacji. Zaletami są brak problemów z wypłukiwaniem osadu, łatwa rozbudowa poprzez zwiększenie stopnia wypełnienia nośnikami (30–70%), odporność na wahania obciążenia oraz dobre dopasowanie do retrofitu istniejących stawów i zbiorników.
Wadą jest konieczność zastosowania sita na odpływie, zatrzymującego nośniki, oraz wyższy koszt samych nośników.
Typowe parametry: wypełnienie zbiornika nośnikami 30–70%, obciążenie powierzchniowe 5–15 g BZT₅/m²·d, bez konieczności recyrkulacji osadu. MBBR rekomendujemy zwłaszcza przy rozbudowie istniejących instalacji oraz w przemyśle chemicznym, garbarniach i zakładach mięsnych – tam, gdzie obciążenie jest wysokie i zmienne.
Bioreaktor membranowy MBR – najwyższa jakość ścieków oczyszczonych
Bioreaktor membranowy MBR to klasyczny reaktor z osadem czynnym połączony z zanurzonym lub zewnętrznym modułem membranowym (UF lub MF, rozmiar porów 0,04–0,4 µm), który zastępuje osadnik wtórny i zatrzymuje niemal wszystkie zawiesiny oraz większość bakterii. Dzięki temu ścieki oczyszczone osiągają jakość zbliżoną do wody pitnej (BZT₅ < 5 mg/l, TSS < 1 mg/l, redukcja bakterii powyżej 4 log), a instalacja zajmuje minimalną powierzchnię i umożliwia ponowne wykorzystanie wody (reuse).
Kosztem jest wyższy CAPEX i OPEX – energia, czyszczenie membran, ich wymiana co 7–12 lat – oraz wrażliwość membran na substancje takie jak oleje czy włókna.
Typowe parametry: MLSS 8000–15 000 mg/l, flux membranowy 10–25 l/m²·h, SRT 20–30 dni. Technologię MBR rekomendujemy szczególnie w przemyśle farmaceutycznym i spożywczym (gdy wymagany jest reuse wody technologicznej), przy braku miejsca na rozbudowę oraz przy wymaganiach środowiskowych III stopnia oczyszczania.
Parametry Eksploatacji i Optymalizacja Reaktora Biologicznego
Efektywność reaktora biologicznego w oczyszczaniu ścieków zależy od wielu czynników. Kluczowe parametry eksploatacyjne, które mają wpływ na jego działanie, to m.in. temperatura, pH, stężenie tlenu, czas kontaktu mikroorganizmów z zanieczyszczeniami oraz stężenie substancji odżywczych dla mikroorganizmów. Optymalizacja tych parametrów pozwala na uzyskanie maksymalnej efektywności procesów oczyszczania.
Aby reaktor biologiczny działał w sposób optymalny, niezbędna jest regularna kontrola parametrów procesów biologicznych, monitorowanie aktywności mikroorganizmów oraz odpowiednia regulacja ilości dostarczanych ścieków. Ważnym aspektem jest również zarządzanie osadami, ponieważ niektóre typy reaktorów wymagają usuwania nadmiaru osadów w trakcie procesu oczyszczania.
SKONTAKTUJ SIĘ Z NAMI
Jeśli zainteresowała Cię nasza oferta, masz więcej pytań, chciałbyś poznać szczegóły realizacji lub uzyskać darmową wycenę to zadzwoń lub napisz do nas. Postaramy się odpowiedzieć na wszystkie Twoje pytania.
Analiza Wydajności i Kontrola Jakości Procesu w Reaktorze Biologicznym
Aby zapewnić efektywność działania reaktora biologicznego, niezbędna jest regularna analiza wydajności i jakości procesu oczyszczania. W tym celu stosuje się różnorodne metody analityczne, które pozwalają na monitorowanie poziomu zanieczyszczeń w wodzie przed i po jej przejściu przez reaktor. Kluczowymi wskaźnikami, które pomagają w ocenie wydajności reaktora, są m.in. stężenie zanieczyszczeń organicznych (BZT5), azotu (w tym azotu amonowego) oraz fosforu.
Kontrola jakości procesu w reaktorze biologicznym polega także na analizie działania mikroorganizmów oraz sprawdzeniu, czy nie występują niepożądane zmiany w strukturze osadu. Regularne audyty procesów oraz monitoring jakości wody są niezbędne, by dostosować parametry procesu do zmieniających się warunków eksploatacyjnych oraz zapewnić wysoką jakość oczyszczonej wody.
Zastosowanie reaktorów biologicznych w przemyśle
Reaktory biologiczne znalazły zastosowanie praktycznie w każdej branży generującej ścieki z wysokim ładunkiem organicznym. Dobór technologii zależy od składu ścieków, wymaganych parametrów odpływu i dostępnej powierzchni. Kompleksowe projekty realizujemy w ramach usługi biologiczne oczyszczalnie ścieków przemysłowych – od koncepcji po rozruch.
Ścieki z zakładów mięsnych i garbarni
Zakłady mięsne generują ścieki o wysokim BZT₅ (1500–4000 mg/l) i wysokim stężeniu azotu (z białek), a także tłuszcze i krew – co zwykle wymaga połączenia flotacji z reaktorem SBR lub MBBR.
Garbarnie z kolei odprowadzają ścieki zawierające chrom (III i VI), siarczki oraz wysokie ChZT, co wymaga podczyszczania chemicznego (strącanie chromu, utlenianie siarczków) przed etapem biologicznym; typowy dobór to MBBR lub klasyczny osad czynny z długim SRT.
Wskaźniki odpływu dla obu branż określa Rozporządzenie w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi (Dz.U. 2019 poz. 1311). W CHEM-TOP projektujemy kompletne układy łączące podczyszczalnię chemiczną z reaktorem biologicznym.
Przemysł chemiczny i farmaceutyczny
Ścieki z przemysłu chemicznego i farmaceutycznego mają zmienny, często toksyczny skład, z obecnością substancji hamujących procesy biologiczne (fenole, formaldehydy, antybiotyki).
Rekomendowaną technologią jest zwykle MBR, ze względu na wysoką jakość odpływu i możliwość pracy z adaptowanym osadem; niekiedy stosuje się sekwencję reaktorów – biologiczny beztlenowy (hydroliza), a następnie tlenowy MBBR.
Kluczowym wyzwaniem jest adaptacja biomasy do specyficznych substratów – rozruch w takich warunkach może trwać 2–6 miesięcy. Instalacje dla tej branży wymagają zwykle pozwoleń zintegrowanych oraz monitoringu emisji, często również ciągłego monitoringu online TOC/BZT.
Przemysł spożywczy i mleczarski
Ścieki z tej branży charakteryzują się wysokim BZT₅ (1000–5000 mg/l), wysokim stężeniem tłuszczów i zawiesiny oraz znacznymi wahaniami dobowymi obciążenia wynikającymi z sezonowości produkcji.
Rekomendowaną technologią jest SBR – przy zmiennym przepływie dobowym – lub MBBR, gdy obciążenie BZT₅ jest wysokie i zmienne; MBR wybiera się tam, gdzie wymagany jest reuse wody technologicznej.
Przykładowo mleczarnia przetwarzająca 50 000 l mleka na dobę generuje ścieki na poziomie ok. 150 m³/d przy BZT₅ ok. 2000 mg/l, co odpowiada reaktorowi SBR o objętości ok. 250 m³ lub MBBR ok. 180 m³. W wielu przypadkach konieczna jest podczyszczalnia z flotacją DAF, usuwająca tłuszcze przed etapem biologicznym.
Jak dobrać reaktor biologiczny do swojej oczyszczalni?
Wybór technologii reaktora nie powinien być arbitralny – każdy zakład ma inny skład ścieków, inne wymagania odpływu i inne ograniczenia lokalizacyjne. Poniżej przedstawiamy proces doboru, który stosujemy w CHEM-TOP.
Analiza składu ścieków i wymagań odpływu
Do doboru technologii potrzebne są następujące dane:
1. Przepływ dobowy średni i maksymalny godzinowy [m³/d, m³/h].
2. BZT₅ i ChZT ścieków surowych [mg/l].
3. Azot ogólny (N-NH₄, N-NO₃) i fosfor ogólny [mg/l].
4. Zawiesina ogólna [mg/l].
5. pH i temperatura ścieków.
6. Obecność substancji toksycznych lub hamujących proces biologiczny.
7. Wymagane parametry odpływu, zgodnie z pozwoleniem wodnoprawnym.
8. Dostępna powierzchnia terenu [m²].
Nasi specjaliści badają ścieki i analizują otrzymane wyniki. Na tej podstawie przechodzi się do wyboru technologii i instalacji niezbędnych rozwiązań w firmie.
SKONTAKTUJ SIĘ Z NAMI
Jeśli planujesz kompleksową inwestycję, zapoznaj się z naszą ofertą: budowa oczyszczalni biologicznej. W CHEM-TOP zajmujemy się projektowaniem, dostawą i rozruchem całej instalacji wraz z przeszkoleniem personelu.
FAQ – Najczęściej zadawane pytania o reaktory biologiczne w oczyszczalniach ścieków
SBR (Sequencing Batch Reactor) to reaktor cykliczny z biomasą zawieszoną – realizuje napowietrzanie i sedymentację w jednym zbiorniku, bez oddzielnej membrany. MBR (Membrane Bioreactor) łączy reaktor z osadem czynnym z modułem membranowym zastępującym osadnik wtórny. MBR zapewnia znacznie wyższą jakość ścieków oczyszczonych (BZT₅ < 5 mg/l, TSS < 1 mg/l) i mniejszą powierzchnię instalacji, ale wymaga wyższych nakładów inwestycyjnych i eksploatacyjnych związanych z konserwacją membran.
Dla zakładów spożywczych – mleczarni, przetwórni owoców i warzyw, browarów – najczęściej rekomendujemy reaktory SBR lub MBBR. SBR sprawdzi się przy zmiennym przepływie dobowym i sezonowym, MBBR – przy wysokim i zmiennym ładunku BZT₅. Jeśli zakład planuje odzysk wody technologicznej lub wymaga ścieków oczyszczonych o bardzo niskich parametrach, warto rozważyć MBR. Decyzja powinna być poprzedzona analizą składu ścieków i wymagań odpływu.
Tak – reaktory biologiczne są często stosowane jako podczyszczalnie zakładowe przed zrzutem ścieków do kanalizacji miejskiej lub do środowiska. W takich przypadkach wymagania odpływu są zwykle niższe niż dla pełnej oczyszczalni, co pozwala na zastosowanie mniejszego, prostszego reaktora. Warunkiem jest jednak analiza składu ścieków – obecność substancji toksycznych (metale ciężkie, rozpuszczalniki) może wymagać wstępnego podczyszczania fizykochemicznego.
W klasycznym reaktorze z osadem czynnym optymalne stężenie MLSS wynosi 2000–4000 mg/l – zapewnia dobrą efektywność przy zachowaniu właściwości sedymentacyjnych osadu. W reaktorach MBR, gdzie sedymentację zastępuje membrana, stężenie MLSS może sięgać 8000–15 000 mg/l, co pozwala zmniejszyć objętość reaktora. Zbyt niskie MLSS (poniżej 1500 mg/l) oznacza niewystarczającą ilość biomasy i gorszą jakość oczyszczania; zbyt wysokie (powyżej 5000 mg/l bez membrany) – problemy z napowietrzaniem i sedymentacją.
