Wybór metody odwadniania osadu decyduje o kosztach transportu, zgodności z prawem i rentowności zakładu. Przeczytaj nasz przewodnik, w którym porównujemy prasy ślimakowe, taśmowe, wirówki i prasy filtracyjne – z tabelą doboru i konkretnymi parametrami technicznymi.
Spis treści
Dlaczego odwadnianie osadów ściekowych jest kluczowe dla oczyszczalni przemysłowej?
Odwadnianie osadów ściekowych jest jednym z etapów, które bezpośrednio wpływają na koszty dalszego postępowania z osadem. Świeży osad zawiera bardzo dużo wody, dlatego jego transport, magazynowanie i zagospodarowanie bez wcześniejszego odwodnienia oznaczają przewożenie dużej masy, która z punktu widzenia procesu nie przedstawia wartości. Mechaniczne usunięcie części wody pozwala znacząco ograniczyć objętość materiału kierowanego do dalszego zagospodarowania.
W oczyszczalniach przemysłowych nie istnieje jedna uniwersalna metoda odpowiednia dla każdego osadu. Inne właściwości ma osad biologiczny, inne mieszanina osadu wstępnego i nadmiernego, a jeszcze inne osad chemiczny zawierający znaczną ilość frakcji mineralnej.
Dlatego wybór urządzenia powinien uwzględniać nie tylko oczekiwaną suchą masę po odwodnieniu, lecz także przepustowość, charakterystykę osadu, dostępne miejsce i koszty eksploatacji.
Skąd pochodzi osad ściekowy i ile go powstaje?
Osad ściekowy powstaje jako produkt uboczny procesów oczyszczania. W części mechanicznej ciągu technologicznego powstaje przede wszystkim osad wstępny, natomiast podczas biologicznego oczyszczania ścieków powstaje osad nadmierny.
Ten drugi jest związany z przyrostem biomasy w procesie biologicznym i musi być okresowo usuwany z układu, aby utrzymać właściwe warunki pracy instalacji. Osad nadmierny pochodzi więc bezpośrednio z procesu biologicznego, w tym z reaktora biologicznego, w którym mikroorganizmy rozkładają związki organiczne.
Ilość powstającego osadu zależy między innymi od przepływu ścieków, ich ładunku zanieczyszczeń, zastosowanej technologii oraz sposobu prowadzenia procesu. W przypadku typowej oczyszczalni przemysłowej mogą to być dziesiątki lub setki ton surowego osadu miesięcznie.
Przy uwodnieniu rzędu 95–99% zdecydowaną większość tej masy stanowi woda. Po mechanicznym odwodnieniu ilość materiału kierowanego do transportu lub dalszego zagospodarowania może spaść do kilku–kilkunastu ton suchej masy, zależnie od ilości osadu i osiągniętej zawartości suchej substancji.
To właśnie dlatego wydajność urządzenia odwadniającego należy analizować nie tylko w m³/h osadu ciekłego, ale również w odniesieniu do ilości suchej masy. Dwa urządzenia o podobnej przepustowości hydraulicznej mogą mieć zupełnie inne osiągi, jeżeli pracują na osadach o różnej zawartości części stałych.
Koszty transportu i zagospodarowania osadu bez odwadniania
Transport surowego osadu o uwodnieniu 97–99% jest ekonomicznie niekorzystny, ponieważ wraz z osadem przewożona jest przede wszystkim woda. Po odwodnieniu do około 20–25% suchej masy objętość materiału może zmniejszyć się wielokrotnie, co ogranicza liczbę transportów i ilość miejsca potrzebnego do czasowego magazynowania.
Dobrym przykładem jest zakład wytwarzający około 100 m³ surowego osadu na dobę przy zawartości suchej masy na poziomie 2–3%. Po odwodnieniu do około 22% s.m. objętość osadu może spaść orientacyjnie do 9–14 m³/dobę. Oznacza to redukcję objętości rzędu 85–90%. Ostateczny wynik zależy oczywiście od rzeczywistego uwodnienia osadu, jego składu oraz efektywności zastosowanego urządzenia.
Koszty dotyczą nie tylko samego przewozu. Znaczenie mają również opłaty związane z odbiorem, magazynowaniem i dalszym zagospodarowaniem osadu. W zależności od regionu i właściwości materiału koszty składowania mogą wynosić orientacyjnie około 200–400 zł za tonę mokrego osadu.
Jeżeli zakład regularnie przekazuje duże ilości nieodwodnionego materiału zewnętrznemu odbiorcy, różnica w kosztach logistycznych może być istotniejsza niż sama cena zakupu urządzenia odwadniającego.
Wymogi prawne dotyczące gospodarki osadowej
Sposób postępowania z osadem musi być zgodny z wymaganiami dotyczącymi jego zagospodarowania. W przypadku komunalnych osadów ściekowych istotne są między innymi przepisy dotyczące zawartości metali ciężkich, obecności patogenów oraz warunków wykorzystania osadu, w tym w rolnictwie. Wymagania wynikają m.in. z przepisów krajowych dotyczących komunalnych osadów ściekowych oraz regulacji europejskich dotyczących gospodarki ściekowej.
W zakładzie przemysłowym sposób postępowania z osadem powinien być również analizowany w odniesieniu do warunków prowadzenia działalności i odpowiednich decyzji administracyjnych, w tym pozwolenia wodnoprawnego, jeżeli znajduje ono zastosowanie.
Samo odwodnienie nie oznacza jeszcze, że osad może zostać dowolnie zagospodarowany. Jest natomiast etapem przygotowania materiału do dalszego procesu, takiego jak kompostowanie, suszenie, spalanie czy inne dopuszczone prawem formy zagospodarowania.
Metody odwadniania osadów ściekowych – przegląd technologii
Odwadnianie osadów ściekowych może być prowadzone z wykorzystaniem kilku grup urządzeń mechanicznych. W instalacjach przemysłowych najczęściej analizuje się prasy ślimakowe, prasy taśmowe, wirówki dekantacyjne oraz prasy filtracyjne. Każda z tych technologii wykorzystuje inny mechanizm separacji wody od fazy stałej, dlatego różnią się osiąganą suchą masą, wydajnością, zużyciem energii i wymaganiami eksploatacyjnymi.
Nie należy przy tym traktować wartości procentowej suchej masy jako jedynego kryterium wyboru. Uzyskanie bardzo suchego osadu może być korzystne, ale jeżeli wymaga znacznie wyższego zużycia energii lub kosztownego przygotowania osadu, rozwiązanie może okazać się mniej opłacalne w całym cyklu życia instalacji.

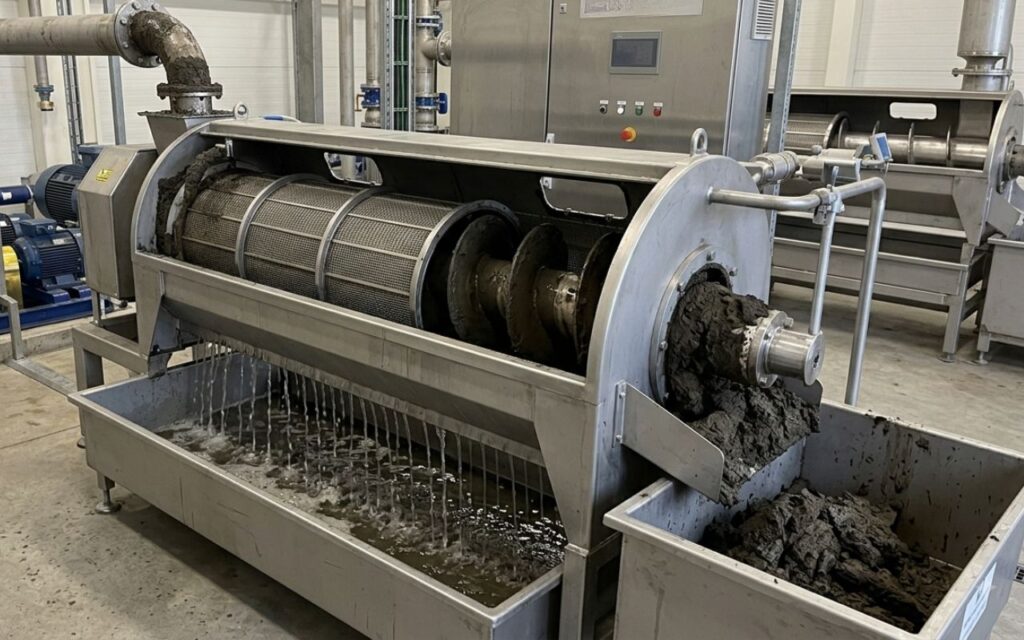

Prasy ślimakowe (śrubowe) – zasada działania i zalety
Prasa ślimakowa odwadnia osad w sposób ciągły. Kondycjonowany osad trafia do cylindrycznej komory wyposażonej w sito, a obracający się wał ślimakowy przesuwa go w kierunku wylotu. Wraz z przesuwaniem materiału zmieniają się warunki zagęszczania, a wzrost ciśnienia powoduje oddzielanie wody przez szczeliny sita. Odciek jest odprowadzany z urządzenia, natomiast odwodniony osad trafia do odbioru lub transportu.
Przy prawidłowym przygotowaniu osadu prasy ślimakowe pozwalają zwykle osiągnąć około 18–28% suchej masy, a przy korzystnych warunkach i odpowiednim kondycjonowaniu wartości mogą sięgać około 25–30%. Rzeczywisty wynik zależy przede wszystkim od rodzaju osadu, jego właściwości filtracyjnych, zawartości suchej masy na wejściu oraz zastosowanego flokulantu.
Jedną z istotnych zalet tej technologii jest niskie zapotrzebowanie energetyczne. Orientacyjne zużycie wynosi około 0,01–0,05 kWh/kg s.m., czyli wyraźnie mniej niż w przypadku wirówek dekantacyjnych. Prasa ślimakowa nie wymaga również intensywnego płukania taśm filtracyjnych, a jej zamknięta konstrukcja ułatwia ograniczenie emisji zapachów. Proces może być w dużym stopniu zautomatyzowany, dzięki czemu urządzenie nie wymaga stałego nadzoru operatora.
Jeżeli potrzebne jest kompaktowe urządzenie do małej lub średniej instalacji przemysłowej, prasa ślimakowa do odwadniania osadu może zapewnić korzystny kompromis pomiędzy wydajnością, zużyciem energii i wymaganiami obsługowymi. Ograniczeniem tej technologii jest natomiast niższa wydajność jednostkowa niż w przypadku części dużych wirówek czy pras taśmowych. Przy bardzo dużych strumieniach może być więc konieczne zastosowanie kilku urządzeń pracujących równolegle.
Prasy ślimakowe znajdują zastosowanie między innymi w oczyszczalniach przemysłowych małej i średniej wielkości, zakładach spożywczych, papierniczych i chemicznych, a także w oczyszczalniach komunalnych. Ich zakres zastosowań obejmuje instalacje o przepływach osadu ciekłego od kilku do kilkuset m³/h, przy czym konkretna wydajność urządzenia musi być każdorazowo dobierana do zawartości suchej masy i właściwości osadu.

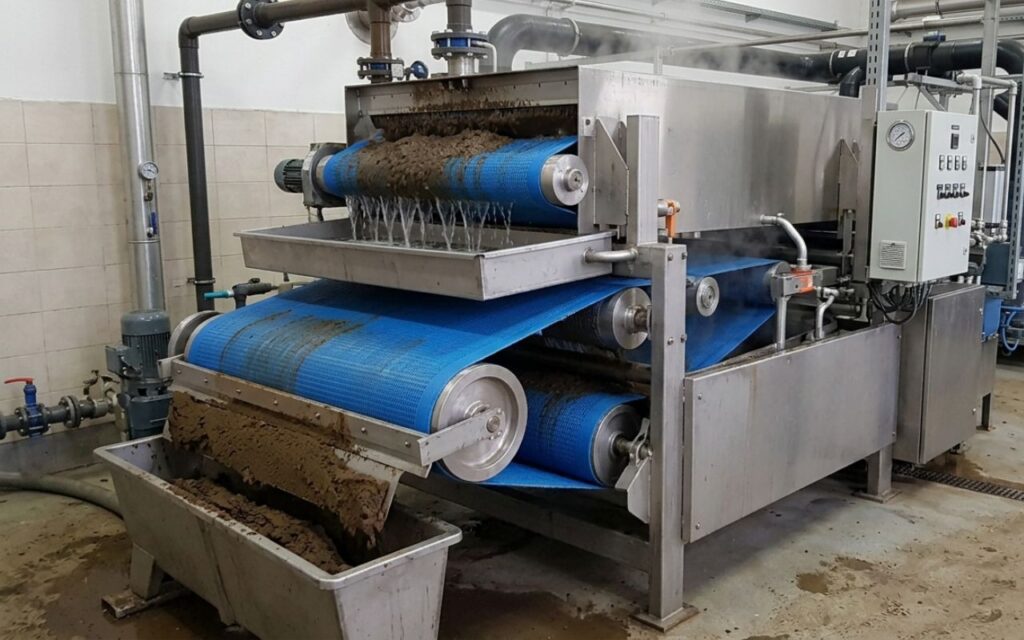

Prasy taśmowe – kiedy się sprawdzają?
Prasa taśmowa wykorzystuje dwie porowate taśmy filtracyjne, pomiędzy którymi przemieszczany jest osad. W pierwszej części procesu następuje jego zagęszczenie i grawitacyjne odprowadzanie wody, a następnie materiał trafia do strefy, w której jest stopniowo ściskany przez układ wałków. Woda przechodzi przez taśmy, a odwodniony osad jest zgarniany i kierowany do dalszego transportu.
W przypadku osadu biologicznego typowa zawartość suchej masy po odwodnieniu wynosi około 18–25%, natomiast dla niektórych osadów mieszanych można osiągnąć wartości bliższe 28%. Prasy taśmowe są atrakcyjne przede wszystkim tam, gdzie potrzebna jest duża przepustowość jednego urządzenia. Przy odpowiednio dużym strumieniu osadu ich wydajność może uzasadniać wybór tej technologii mimo większych wymagań eksploatacyjnych.
Największym ograniczeniem jest konieczność regularnego płukania taśm. Zużycie wody płuczącej może wynosić około 1–5 m³/h, a otwarta konstrukcja urządzenia zwiększa znaczenie wentylacji i kontroli odorów. Prasa taśmowa jest również bardziej wrażliwa na zmiany właściwości osadu i wymaga większego zaangażowania operatora.
Z tego względu technologia ta jest szczególnie często stosowana w dużych oczyszczalniach, w których dostępny jest stabilny i stosunkowo jednorodny strumień osadu. W mniejszych zakładach przemysłowych jej zapotrzebowanie na miejsce, wodę płuczącą i obsługę może przemawiać za zastosowaniem bardziej kompaktowego rozwiązania.

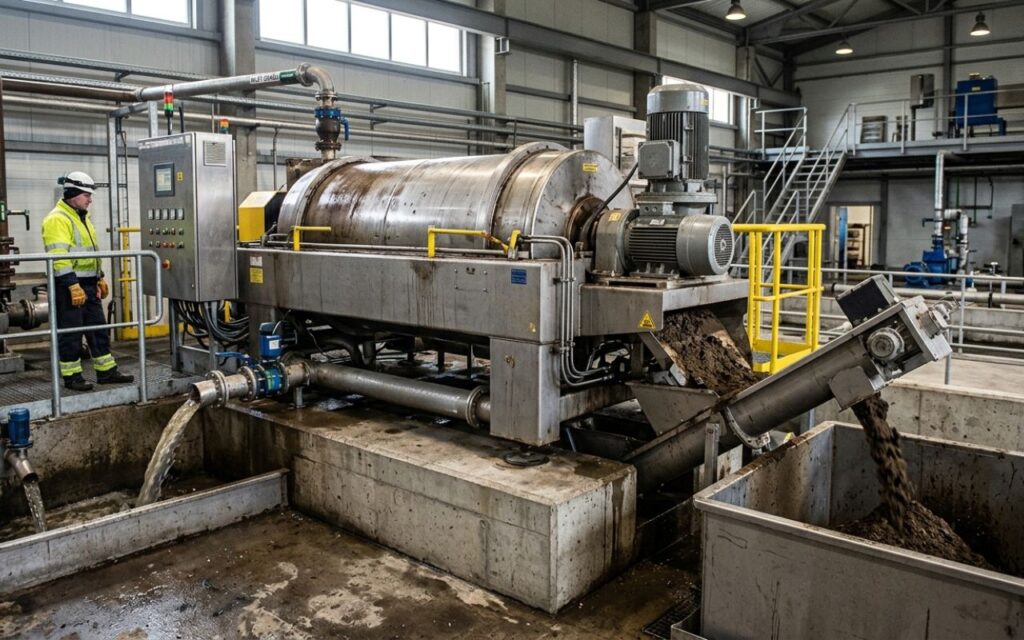

Wirówki dekantacyjne – wydajność i koszty
Wirówka dekantacyjna oddziela fazę stałą od ciekłej za pomocą siły odśrodkowej. Kondycjonowany osad trafia do poziomego bębna, który obraca się z dużą prędkością. Różnica gęstości pomiędzy wodą a cząstkami stałymi powoduje ich rozdzielenie, a ślimak umieszczony wewnątrz bębna transportuje zagęszczoną fazę stałą w kierunku wylotu.
Przy odpowiednio dobranych warunkach wirówki mogą osiągać około 20–30% suchej masy. Ich największą zaletą jest jednak przede wszystkim wysoka przepustowość jednostkowa, dlatego są interesującym rozwiązaniem dla dużych oczyszczalni przemysłowych i komunalnych. Hermetyczna konstrukcja ogranicza także emisję odorów i pozwala na wysoki poziom automatyzacji.
Wadą jest większe zapotrzebowanie energetyczne. Orientacyjnie może ono wynosić około 0,5–2,0 kWh/kg s.m., a więc wielokrotnie więcej niż w przypadku prasy ślimakowej. Trzeba również uwzględnić koszty zakupu oraz serwisu elementów pracujących przy wysokich prędkościach, takich jak łożyska, uszczelnienia i elementy transportujące osad. Koszt samego urządzenia może wynosić orientacyjnie 350 000–700 000 zł, zależnie od wydajności i konfiguracji.
Wirówka jest więc uzasadniona przede wszystkim tam, gdzie duża przepustowość, hermetyczność i automatyzacja mają większe znaczenie niż minimalizacja zużycia energii.

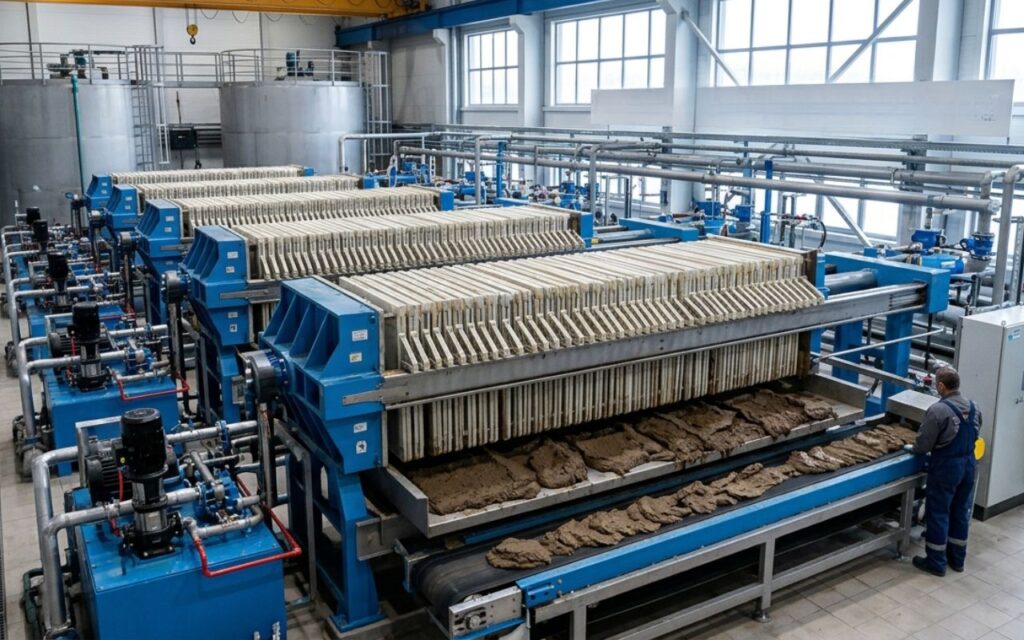

Prasy filtracyjne – zastosowania w przemyśle chemicznym
Prasa filtracyjna pracuje w sposób cykliczny. W przypadku prasy komorowej osad jest wtłaczany pod ciśnieniem pomiędzy płyty filtracyjne, gdzie faza ciekła przechodzi przez materiał filtracyjny, a cząstki stałe pozostają w komorach. W prasach membranowych dodatkowy etap docisku membrany pozwala jeszcze bardziej ograniczyć ilość wody pozostającej w placku filtracyjnym.
Ta technologia może zapewniać około 35–50% suchej masy, a przy niektórych osadach trudnych do odwodnienia nawet około 55%. Jest to szczególnie istotne w przypadku osadów chemicznych i mineralnych, dla których urządzenia wykorzystujące łagodniejsze mechanizmy separacji mogą nie zapewnić wymaganej suchej masy.
Prasy filtracyjne są jednak urządzeniami cyklicznymi, co oznacza konieczność prowadzenia kolejnych etapów napełniania, filtracji, otwarcia prasy i odbioru placka. Wymagają również odpowiedniej przestrzeni oraz obsługi. Z tego względu znajdują zastosowanie przede wszystkim w przemyśle chemicznym, galwanotechnicznym i farmaceutycznym oraz wszędzie tam, gdzie bardzo wysoka zawartość suchej masy jest ważniejsza niż ciągłość procesu.
Laguny osadowe – metoda naturalna dla małych instalacji
Laguny osadowe wykorzystują naturalne odciekanie wody oraz parowanie. Osad jest magazynowany na odpowiednio przygotowanym obszarze, a część wody odpływa grawitacyjnie lub odparowuje pod wpływem warunków atmosferycznych. Proces nie wymaga znacznego zużycia energii, ale jego przebieg jest znacznie mniej kontrolowany niż w przypadku urządzeń mechanicznych.
W sprzyjających warunkach można uzyskać około 15–25% suchej masy, jednak wynik zależy od pory roku, temperatury, opadów i właściwości osadu. Metoda wymaga dużej powierzchni i może powodować problemy zapachowe. Z tego powodu w zakładach przemysłowych, w których konieczne jest przewidywalne działanie instalacji i ograniczenie wpływu na otoczenie, laguny zwykle nie są rozwiązaniem pierwszego wyboru.
Nie wiesz, na jaką metodę odwadniania osadu się zdecydować?
Skontaktuj się z nami! Specjaliści CHEM-TOP przeanalizują rodzaj osadów i zaproponują najkorzystniejsze rozwiązanie.
Jak dobrać metodę odwadniania do rodzaju osadu?
Dobór technologii powinien wynikać przede wszystkim z właściwości osadu i parametrów, jakie instalacja ma osiągnąć. W przypadku odwadniania osadów ściekowych nie wystarczy porównać deklarowanej przez producenta maksymalnej zawartości suchej masy. Znaczenie mają również uwodnienie osadu na wejściu, jego charakter, wymagana przepustowość, sposób dalszego zagospodarowania, dostępna powierzchnia oraz koszty inwestycyjne i eksploatacyjne.
Parametry osadu decydujące o wyborze technologii
Pierwszym parametrem jest zawartość suchej masy w osadzie kierowanym do urządzenia. Im niższe stężenie części stałych, tym większa ilość wody musi zostać usunięta i tym większe znaczenie ma wcześniejsze zagęszczanie. Równie ważny jest rodzaj osadu: biologiczny zwykle zachowuje się inaczej podczas filtracji niż osad chemiczny lub mineralny, a osad mieszany wymaga oceny właściwości obu frakcji.
Następnie należy określić wymaganą suchą masę po odwodnieniu. Nie zawsze opłaca się dążyć do maksymalnego wyniku. Jeżeli odwodniony materiał ma zostać przekazany do konkretnego sposobu zagospodarowania, to właśnie wymagania tego procesu powinny wyznaczać docelową zawartość s.m. Przepustowość, wyrażana w m³/dobę osadu ciekłego, determinuje z kolei wielkość urządzenia i ewentualną liczbę jednostek pracujących równolegle.
Przy wyborze trzeba też uwzględnić miejsce dostępne w zakładzie oraz oczekiwany poziom automatyzacji. Prasa ślimakowa może być interesująca tam, gdzie liczą się kompaktowe gabaryty i niskie zużycie energii, podczas gdy duża wirówka może lepiej odpowiadać instalacji o wysokiej przepustowości.
Ostatecznie porównanie powinno obejmować zarówno CAPEX, czyli koszt inwestycyjny, jak i OPEX związany z energią, wodą, polielektrolitem, częściami eksploatacyjnymi i serwisem.
Tabela: typ osadu → rekomendowana metoda odwadniania
Poniższe zestawienie można traktować jako punkt wyjścia do wyboru technologii. Wśród dostępnych rozwiązań prasy do odwadniania osadów, szczególnie w wersji ślimakowej, często znajdują zastosowanie w instalacjach przemysłowych małej i średniej skali ze względu na niewielkie zapotrzebowanie energetyczne i możliwość automatyzacji.
| Typ osadu | Typowe s.m. wejściowe | Rekomendowana metoda | Osiągalna s.m. po odwodnieniu | Uwagi |
| Osad nadmierny (biologiczny) | 0,5–1,5% | Prasa ślimakowa | 18–25% | Najniższe OPEX, prosta automatyzacja |
| Osad mieszany (wstępny + nadmierny) | 2–4% | Prasa ślimakowa / taśmowa | 20–28% | Zależy od wymaganej przepustowości |
| Osad zagęszczony komunalny | 3–6% | Wirówka dekantacyjna | 22–30% | Przy dużych przepustowościach |
| Osad chemiczny / mineralny | 1–8% | Prasa filtracyjna (komorowa) | 35–55% | Trudne odwodnienie, cykl przerywany |
| Osad z przemysłu spożywczego | 1–3% | Prasa ślimakowa | 18–26% | Niskie odory, łatwa higiena |
| Osad z przemysłu papierniczego | 2–5% | Prasa taśmowa / ślimakowa | 25–35% | Duże włókna – korzystne dla odwodnienia |
Tabela ma charakter orientacyjny. Ostateczny dobór metody wymaga analizy badań osadu, w tym testów laboratoryjnych lub pilotowych.
Sama zawartość suchej masy nie powinna być jednak traktowana jako parametr gwarantowany niezależnie od warunków. Wynik zależy między innymi od kondycjonowania, właściwości konkretnego osadu i ustawień urządzenia. Dlatego przed zakupem technologii warto zweryfikować jej działanie na rzeczywistym materiale.
Kondycjonowanie osadu polielektrolitem przed odwadnianiem
W wielu instalacjach mechaniczne odwadnianie jest poprzedzone kondycjonowaniem osadu flokulantem. Polielektrolit powoduje łączenie drobnych cząstek w większe kłaczki, które łatwiej oddzielić od fazy ciekłej. Bez odpowiednio dobranego środka kondycjonującego urządzenie może nie osiągnąć suchej masy zakładanej na etapie projektowania.
Typowe dawkowanie wynosi około 3–10 g substancji aktywnej na kilogram suchej masy osadu, ale nie jest to wartość uniwersalna. Dawka zależy od rodzaju osadu, jego właściwości oraz konkretnego preparatu. Właściwie dobrany produkt może zwiększyć zawartość suchej masy po odwodnieniu o około 3–6 punktów procentowych, a jednocześnie ograniczyć zużycie flokulantu w porównaniu z niewłaściwie dobranym środkiem.
Więcej informacji o dostępnych rozwiązaniach znajduje się w sekcji polielektrolity do odwadniania osadu. Sam dobór produktu powinien być poprzedzony próbami na rzeczywistym osadzie, ponieważ właściwości materiału mogą znacząco różnić się nawet pomiędzy zakładami pracującymi w tej samej branży. Praktyczne podejście do tego procesu opisuje również materiał jak dobrać polielektrolit do odwadniania osadu.
Sucha masa po odwadnianiu – jakich wyników oczekiwać?
Dla pras ślimakowych typowym zakresem jest około 18–28% suchej masy, przy czym dla dobrze kondycjonowanego osadu biologicznego wartości rzędu 22–25% są często realnym celem. Prasy taśmowe zazwyczaj osiągają około 18–25% s.m. dla osadu biologicznego, natomiast wirówki mogą uzyskać około 20–30%. Najwyższe wartości, sięgające około 35–50% i więcej, są możliwe przy zastosowaniu pras filtracyjnych, szczególnie w przypadku osadów odpowiednich do tego procesu.
Nie oznacza to jednak, że urządzenie deklarujące najwyższą suchą masę będzie najlepszym wyborem dla każdego zakładu. Maksymalne wartości z materiałów technicznych producentów są zwykle zależne od właściwości osadu, prawidłowego kondycjonowania, stabilności dopływu i ustawień urządzenia.
Znaczenie ma również stan elementów roboczych, takich jak sito, taśmy czy układ transportujący. Dlatego porównywanie technologii wyłącznie na podstawie jednej wartości procentowej może prowadzić do błędnej decyzji. Przy inwestycjach o większej skali warto przeprowadzić testy laboratoryjne lub pilotowe na rzeczywistym osadzie.

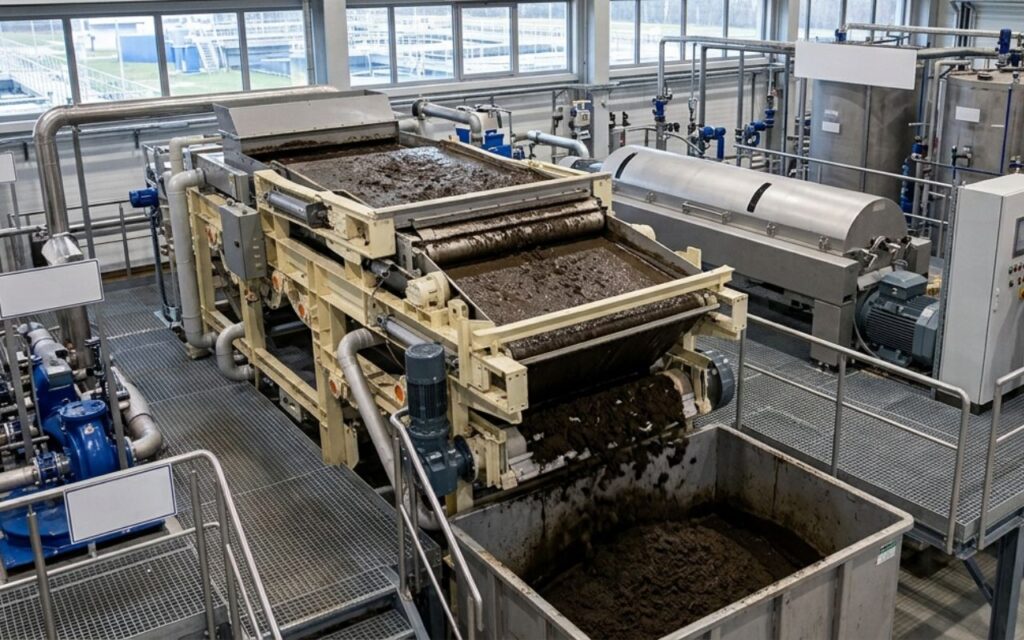

Stacje odwadniania osadu – kompletne rozwiązanie dla zakładu
W przypadku większych instalacji samo urządzenie odwadniające jest tylko jednym z elementów całego układu technologicznego. Stacje odwadniania osadu integrują przygotowanie osadu, dozowanie środka kondycjonującego, właściwe odwodnienie, odbiór odcieku i transport odwodnionego materiału. Takie rozwiązanie pozwala ograniczyć liczbę ręcznie wykonywanych czynności i lepiej dopasować pracę instalacji do zmiennego dopływu osadu.
Co zawiera kompletna stacja odwadniania?
Podstawą stacji jest zbiornik buforowy, który stabilizuje dopływ osadu do urządzenia odwadniającego. Ma to znaczenie szczególnie w zakładach, w których produkcja osadu nie jest równomierna w ciągu doby. Buforowanie pozwala uniknąć sytuacji, w której urządzenie przez pewien czas otrzymuje zbyt małą ilość materiału, a następnie musi nagle przetworzyć znacznie większy strumień.
Kolejnym elementem jest układ przygotowania i dozowania polielektrolitu. W zależności od konfiguracji obejmuje on zbiornik przygotowania roztworu, mieszadło oraz pompę dozującą. Przygotowany środek trafia do osadu przed jego wejściem do prasy lub wirówki, gdzie odpowiada za poprawę właściwości separacyjnych materiału.
Centralną częścią stacji jest urządzenie odwadniające – najczęściej prasa ślimakowa, taśmowa albo wirówka dekantacyjna. Odciek powstający podczas separacji jest zbierany i kierowany do odpowiedniego punktu w ciągu oczyszczania, natomiast odwodniony osad trafia do leja lub przenośnika. Transporter ślimakowy albo taśmowy może następnie podawać materiał bezpośrednio do kontenera, magazynu lub kolejnego urządzenia technologicznego.
Całością zarządza szafa sterownicza wyposażona w sterownik PLC. W zależności od wymagań zakładu stacje odwadniania osadu mogą być dostarczane jako gotowe moduły kontenerowe typu skid albo budowane bezpośrednio na miejscu. Drugie rozwiązanie daje większą swobodę w dopasowaniu instalacji do istniejącego układu technologicznego.
Automatyzacja i sterowanie procesem odwadniania
Automatyzacja pozwala dostosować pracę stacji do aktualnych warunków. Sterownik może realizować harmonogram pracy, kontrolować podawanie osadu i regulować dozowanie polielektrolitu. W bardziej rozbudowanych układach parametry procesu mogą być korygowane na podstawie jakości filtratu lub innych mierzonych parametrów.
System może również monitorować stan urządzeń i sygnalizować awarie. Integracja z zakładowym systemem SCADA lub BMS pozwala operatorowi obserwować pracę stacji z poziomu istniejącego systemu zarządzania instalacją. W przypadku nieprawidłowości możliwe jest również przekazywanie alarmów, na przykład do centrum nadzoru.
Automatyzacja nie eliminuje potrzeby okresowej kontroli technicznej, ale ogranicza liczbę czynności wykonywanych ręcznie. Ma to szczególne znaczenie przy instalacjach pracujących przez całą dobę, gdzie stała obecność operatora przy urządzeniu odwadniającym byłaby nieuzasadniona ekonomicznie.
Integracja z systemem zagospodarowania osadu odwodnionego
Projektując stację, trzeba uwzględnić również to, co dzieje się z osadem po opuszczeniu prasy. Odwodniony materiał może być kierowany do kontenera, a następnie transportowany do zakładu zajmującego się jego dalszym zagospodarowaniem. W zależności od właściwości osadu i przyjętej technologii może on również trafić do suszarni, magazynu czasowego lub kolejnego etapu procesu.
Stacja odwadniania jest więc częścią większego łańcucha technologicznego: oczyszczanie ścieków → zagęszczanie osadu → odwadnianie → transport i zagospodarowanie. Pominięcie któregoś z tych etapów podczas projektowania może doprowadzić do powstania wąskiego gardła. Przykładowo urządzenie może osiągać wymaganą suchą masę, ale jeżeli transporter lub kontener nie mają odpowiedniej pojemności, ciągłość pracy całej instalacji zostanie ograniczona.
Z tego względu dobór urządzenia powinien uwzględniać nie tylko ilość osadu powstającego w oczyszczalni, ale także sposób jego odbioru i częstotliwość transportu. Właściwie zaprojektowany układ pozwala zsynchronizować pracę prasy z przygotowaniem polielektrolitu, odbiorem odcieku oraz transportem odwodnionego osadu.
Podsumowanie – jak wybrać technologię odwadniania osadu?
Nie ma jednej technologii, która będzie optymalna dla wszystkich oczyszczalni. Prasa ślimakowa jest interesującym rozwiązaniem dla wielu małych i średnich instalacji przemysłowych, przede wszystkim ze względu na niskie zużycie energii, niewielkie wymagania eksploatacyjne i możliwość automatyzacji. Prasy taśmowe mogą uzasadniać wybór przy dużych, stabilnych strumieniach osadu, wirówki sprawdzają się tam, gdzie priorytetem jest wysoka przepustowość i hermetyczność, a prasy filtracyjne są szczególnie przydatne przy osadach wymagających bardzo wysokiej suchej masy.
Ostateczny wybór powinien uwzględniać zawartość suchej masy na wejściu, rodzaj osadu, wymaganą przepustowość, docelową suchą masę, dostępne miejsce oraz koszty CAPEX i OPEX. Najbardziej wiarygodnym sposobem weryfikacji technologii są testy laboratoryjne lub pilotażowe przeprowadzone na rzeczywistym osadzie.
Jeśli chcesz dobrać technologię odwadniania do specyfiki swojego zakładu, skontaktuj się z zespołem CHEM-TOP. Analiza parametrów osadu pozwala określić odpowiedni typ urządzenia, jego wydajność oraz konfigurację całej instalacji. Szczególną uwagę warto zwrócić nie tylko na samą prasę, ale również na przygotowanie osadu, dozowanie polielektrolitu i sposób odbioru odwodnionego materiału.
FAQ – najczęściej zadawane pytania o odwadnianie osadów ściekowych
Jaką suchą masę osadu można uzyskać przy użyciu prasy ślimakowej?
Prasa ślimakowa pozwala typowo uzyskać około 18–28% suchej masy, zależnie od rodzaju osadu, jego właściwości oraz zastosowanego polielektrolitu. Przy prawidłowym kondycjonowaniu i stabilnych warunkach pracy dla osadu biologicznego wartości około 22–25% s.m. są realnym celem. W przypadku trudniejszych osadów chemicznych lub mineralnych osiągnięcie wysokiej suchej masy może wymagać zastosowania innej technologii, na przykład prasy filtracyjnej.
Czy prasa ślimakowa nadaje się do małych oczyszczalni przemysłowych?
Tak. Prasy ślimakowe są stosowane również w małych i średnich oczyszczalniach przemysłowych, szczególnie gdy istotne są kompaktowe wymiary, niskie zużycie energii i możliwość automatycznej pracy. Dostępne są jednostki o przepustowości od około 1 m³/h, dlatego urządzenie można dobrać także do niewielkiego strumienia osadu.
Jak polielektrolit wpływa na efektywność odwadniania osadu?
Polielektrolit powoduje łączenie drobnych cząstek osadu w większe kłaczki, dzięki czemu łatwiejsze staje się oddzielenie fazy ciekłej od stałej. Odpowiednio dobrany preparat może poprawić wynik odwodnienia i zwiększyć uzyskiwaną suchą masę. Efekt zależy jednak od właściwości konkretnego osadu, rodzaju flokulantu i jego dawki, dlatego dobór powinien być poprzedzony próbami technologicznymi.
Jaka jest różnica między prasą ślimakową a prasą taśmową?
Prasa ślimakowa transportuje osad przez cylindryczne sito za pomocą wolno obracającego się ślimaka i pracuje w sposób ciągły. Prasa taśmowa wykorzystuje natomiast dwie taśmy filtracyjne oraz układ wałków dociskowych. Prasa ślimakowa zwykle zużywa znacznie mniej wody płuczącej i energii, natomiast prasa taśmowa może zapewnić wysoką przepustowość przy dużych, stabilnych strumieniach osadu. Wybór zależy więc przede wszystkim od charakterystyki osadu i skali instalacji.
Ile kosztuje stacja odwadniania osadu ściekowego?
Koszt kompletnej stacji zależy od przepustowości, technologii odwadniania, zakresu automatyzacji oraz wyposażenia dodatkowego. Dla małej instalacji z prasą ślimakową o wydajności około 1–5 m³/h orientacyjny koszt kompletnej stacji może wynosić 80 000–180 000 zł netto. Przy wydajności około 10–30 m³/h koszt może wzrosnąć do około 200 000–450 000 zł netto, natomiast rozbudowane instalacje z wirówkami mogą przekraczać 700 000–1 200 000 zł netto. Są to wartości orientacyjne – rzeczywista wycena wymaga analizy parametrów osadu i warunków technicznych zakładu.
