Flotacja ścieków przemysłowych – zasada działania, zastosowania i dobór technologii

Flotacja to fizykochemiczna metoda oczyszczania ścieków przemysłowych, która pozwala skutecznie usuwać tłuszcze, zawiesiny i część związków organicznych, zwłaszcza tych trudnych do oddzielenia przez sedymentację. Jak działa ten proces, jakie ma odmiany i kiedy warto zastosować go w zakładzie?

Czym jest flotacja i jak działa jako metoda oczyszczania ścieków?

Flotacja jest procesem rozdziału faz, w którym zanieczyszczenia obecne w ściekach zostają połączone z drobnymi pęcherzykami gazu, najczęściej powietrza. Pęcherzyki zmniejszają efektywną gęstość powstałych aglomeratów, dzięki czemu unoszą je ku powierzchni cieczy. Tam tworzy się warstwa flotatu, która jest następnie mechanicznie zbierana i usuwana.

Mechanizm ten jest szczególnie przydatny w przypadku zanieczyszczeń o gęstości zbliżonej do wody albo mniejszej od niej. Dotyczy to między innymi tłuszczów, olejów, włókien, białek oraz części zawiesin koloidalnych. Takie cząstki mogą bardzo wolno opadać albo pozostawać w zawieszeniu, dlatego klasyczna sedymentacja nie zawsze zapewnia wystarczającą separację.

W instalacjach przemysłowych flotacja może być stosowana jako etap podczyszczania przed oczyszczaniem biologicznym lub innymi procesami, na przykład filtracją, ultrafiltracją czy odwróconą osmozą.

W zależności od wymagań dotyczących jakości ścieków oczyszczonych może też stanowić zasadniczy etap separacji zanieczyszczeń. Takie rozwiązanie jest często częścią większej instalacji, jaką jest podczyszczalnia ścieków przemysłowych.

Zasada flotacji – powstawanie i unoszenie kłaczków

Sama obecność pęcherzyków powietrza nie wystarcza jednak do skutecznego oczyszczania wielu rodzajów ścieków. W przypadku drobnych cząstek koloidalnych konieczne jest najpierw ich zdestabilizowanie i połączenie w większe aglomeraty. Dlatego flotacja przemysłowa często współpracuje z koagulacją i flokulacją.

Najpierw koagulant neutralizuje ładunki elektryczne odpowiedzialne za wzajemne odpychanie drobnych cząstek. Następnie flokulant wspomaga ich łączenie w większe kłaczki, czyli flokuły. Do takich struktur mogą przyczepiać się pęcherzyki powietrza. Powstały układ cząstka–pęcherzyk ma mniejszą gęstość pozorną niż woda i zaczyna przemieszczać się ku górze.

W przypadku flotacji ciśnieniowej DAF wykorzystywane są mikropęcherzyki powietrza. Ich średnica jest zwykle liczona w dziesiątkach mikrometrów, choć rzeczywisty zakres zależy od konstrukcji instalacji i warunków pracy. Mały pęcherzyk ma dużą powierzchnię właściwą i może skutecznie kontaktować się z drobnymi cząstkami.

Można wyobrazić to sobie jak balon przyczepiony do niewielkiego fragmentu zanieczyszczenia. Sam fragment nie musi mieć wystarczającej wyporności, aby wypłynąć, ale połączenie z pęcherzykiem pozwala mu unieść się na powierzchnię. W komorze flotacyjnej powstaje w ten sposób warstwa flotatu, którą zgarniak przesuwa do strefy odbioru.

Jaka jest różnica między flotacją a sedymentacją?

Sedymentacja wykorzystuje siłę grawitacji: cząstki o odpowiedniej gęstości opadają na dno zbiornika. Flotacja działa odwrotnie, ponieważ dzięki pęcherzykom powietrza zanieczyszczenia są unoszone ku powierzchni. Z tego powodu flotacja szczególnie dobrze sprawdza się przy tłuszczach, olejach i lekkich zawiesinach, które słabo sedymentują. Szczegółowe zestawienie obu procesów znajdziesz w artykule flotacja vs sedymentacja.

Różnica ma znaczenie również z punktu widzenia konstrukcji instalacji. Flotacja może osiągać wysoką intensywność separacji przy stosunkowo krótkim czasie przebywania ścieków w urządzeniu. Nie oznacza to jednak, że zawsze zastępuje osadnik. O wyborze technologii decyduje przede wszystkim rodzaj zanieczyszczeń, ich stężenie, przepływ ścieków i wymagany efekt oczyszczania.

Co można usunąć ze ścieków metodą flotacji?

Zakres usuwanych zanieczyszczeń zależy od ich postaci, podatności na koagulację oraz zastosowanej technologii. Najlepsze rezultaty flotacja osiąga zwykle dla tłuszczów i olejów, zawiesin oraz części substancji koloidalnych.

W dobrze zoptymalizowanym procesie DAF redukcja tłuszczów i olejów może osiągać około 90–99%, natomiast usuwanie zawiesin ogólnych często mieści się w zakresie 85–98%. Wysoką skuteczność można uzyskać również dla włókien celulozowych, części białek i koloidalnych związków organicznych. W ściekach spożywczych redukcja BZT5 może być istotna, ale dotyczy przede wszystkim frakcji związanej z zawiesinami i cząstkami możliwymi do oddzielenia flotacyjnego, a nie całego BZT5 rozpuszczonego w wodzie.

Dlatego nie należy utożsamiać wysokiej skuteczności usuwania TSS z takim samym poziomem redukcji wszystkich parametrów. Flotacja jest procesem separacyjnym, a nie uniwersalną metodą usuwania każdego rodzaju zanieczyszczenia.

Rodzaje flotacji stosowane w oczyszczaniu ścieków przemysłowych

Flotacja nie jest jedną konkretną technologią. Poszczególne rozwiązania różnią się sposobem wytwarzania pęcherzyków, ich rozmiarem, konstrukcją urządzenia oraz zakresem zastosowania. W oczyszczaniu ścieków przemysłowych szczególne znaczenie ma DAF, czyli flotacja z wykorzystaniem rozpuszczonego powietrza.

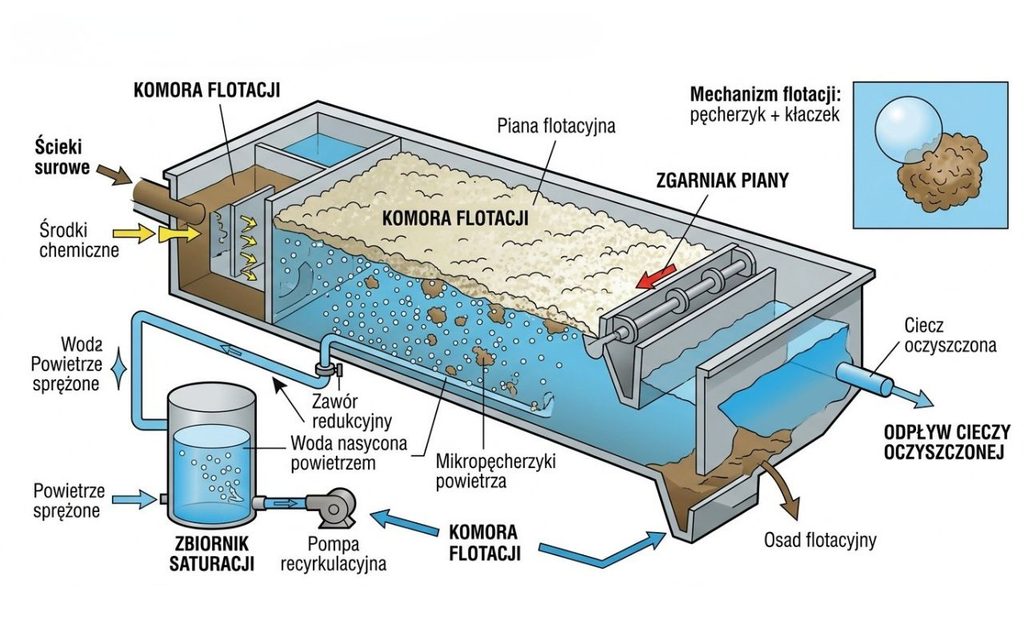

Flotacja ciśnieniowa DAF (Dissolved Air Flotation) – jak działa?

DAF wykorzystuje wodę nasyconą powietrzem pod podwyższonym ciśnieniem. W typowej instalacji część oczyszczonych ścieków albo innego strumienia wody jest kierowana do układu saturacji, gdzie pod ciśnieniem rozpuszcza się w niej powietrze. Po wprowadzeniu takiego strumienia do komory flotacyjnej ciśnienie gwałtownie spada, a rozpuszczone powietrze wydziela się w postaci licznych mikropęcherzyków.

Ciśnienie saturacji jest jednym z parametrów dobieranych projektowo. W instalacjach DAF spotyka się wartości rzędu kilku barów, często około 4–8 bar, ale zakres nie powinien być traktowany jako uniwersalna nastawa dla każdego urządzenia. W badaniach laboratoryjnych i instalacjach przemysłowych stosowane są również inne wartości, zależnie od konstrukcji układu, recyrkulacji i charakterystyki ścieków.

Mikropęcherzyki łączą się z wcześniej utworzonymi kłaczkami i wynoszą je na powierzchnię. Zgarniak usuwa flotat, natomiast oczyszczona ciecz opuszcza komorę przez odpowiednio zaprojektowany odpływ. W przypadku właściwie dobranej koagulacji i flokulacji DAF może osiągać bardzo wysoką redukcję zawiesin, tłuszczów i olejów. Badania nad ściekami mleczarskimi potwierdzają duże znaczenie pH, ciśnienia saturacji oraz dawki chemii dla końcowego efektu procesu.

Ze względu na kompaktową konstrukcję, możliwość automatyzacji i dobre rezultaty w usuwaniu zawiesin, tłuszczów oraz części ładunku organicznego DAF jest szeroko stosowany jako podczyszczanie ścieków przemysłowych. Dotyczy to między innymi zakładów spożywczych, mleczarskich, mięsnych i papierniczych.

Szczegółowe informacje o budowie i parametrach technicznych urządzeń znajdziesz na stronie flotatory DAF.

Flotacja powietrzem indukowanym IAF – zastosowania

IAF, czyli flotacja z powietrzem indukowanym, wykorzystuje mechaniczne wprowadzanie powietrza do cieczy. Pęcherzyki są zazwyczaj większe niż w DAF, często osiągając rozmiar od około 0,5 do kilku milimetrów. Takie rozwiązanie może być przydatne w procesach, w których nie jest wymagana tak precyzyjna separacja bardzo drobnych cząstek.

IAF znajduje zastosowanie między innymi w przemyśle wydobywczym i przy strumieniach o dużej zawartości zawiesin. Może również pełnić funkcję wstępnego odtłuszczania. W typowym oczyszczaniu ścieków przemysłowych DAF częściej wybiera się wtedy, gdy potrzebna jest skuteczna separacja drobnych zawiesin i koloidów po koagulacji oraz flokulacji.

Flotacja elektrolityczna EAF – kiedy warto?

EAF wykorzystuje elektrolizę do wytwarzania pęcherzyków wodoru i tlenu bez klasycznego układu saturacji powietrza. Pęcherzyki mogą mieć rozmiar porównywalny z tym uzyskiwanym w innych technologiach mikropęcherzykowych, a ich powstawanie jest bezpośrednio związane z procesem elektrolizy.

Rozwiązanie to może być interesujące przy małych przepływach i określonych rodzajach ścieków, szczególnie gdy proces łączy się z elektrokoagulacją. Jest rozważane między innymi dla ścieków zawierających metale i innych strumieni, w których jednoczesne procesy elektrochemiczne mogą być korzystne.

Ograniczeniem jest zużycie elektrod oraz energia potrzebna do prowadzenia elektrolizy. Dlatego EAF nie jest prostym zamiennikiem DAF dla dużych przepływów. Dobór zależy od bilansu energetycznego, składu ścieków i oczekiwanego efektu.

Tabela porównawcza typów flotacji

Parametr	DAF (ciśnieniowa)	IAF (indukowana)	EAF (elektrolityczna)
Średnica pęcherzyków	ok. 10–100 µm	ok. 0,5–3 mm	ok. 10–60 µm
Typowy przepływ	szeroki zakres, od małych do dużych instalacji	zwykle duże przepływy	głównie małe przepływy
Skuteczność TSS	często 90–99% przy właściwym procesie	zwykle niższa dla drobnych koloidów	zależna od rodzaju ścieków i parametrów elektrochemicznych
Główne zastosowanie	przemysł spożywczy, mleczarski, papierniczy, mięsny	górnictwo, wstępna separacja	małe instalacje, wybrane ścieki przemysłowe
Koszt inwestycji	średni–wysoki	niski–średni	średni
Koszt eksploatacji	niski–średni	niski	wyższy ze względu na energię i elektrody

Podane wartości mają charakter orientacyjny. W rzeczywistej instalacji zakres przepływu, skuteczność usuwania TSS czy koszt eksploatacji zależą od konstrukcji urządzenia, charakterystyki ścieków i przyjętych parametrów technologicznych.

Zastosowania flotacji w przemyśle – branże i rodzaje ścieków

Flotacja znajduje zastosowanie przede wszystkim tam, gdzie ścieki zawierają zanieczyszczenia, które trudno skutecznie oddzielić przez samo opadanie grawitacyjne. Szczególnie dobrze sprawdza się przy tłuszczach, olejach, włóknach, białkach i zawiesinach koloidalnych.

Przemysł spożywczy – tłuszcze, białka, emulsje

W zakładach spożywczych ścieki powstają między innymi podczas mycia linii produkcyjnych, obróbki surowców oraz urządzeń i powierzchni produkcyjnych. Ich skład może zmieniać się w zależności od rodzaju produkowanego wyrobu, stosowanych środków myjących i harmonogramu pracy.

Typowym problemem są tłuszcze, białka i zawiesiny organiczne. Ich wysokie stężenia mogą przeciążać kolejne etapy oczyszczania, dlatego DAF często pełni funkcję podczyszczania przed biologią. Badania dotyczące ścieków przemysłu spożywczego wskazują, że przy prawidłowym przygotowaniu chemicznym DAF może skutecznie usuwać zawiesiny i znaczną część ładunku organicznego.

Przemysł papierniczy i celulozowy

W przemyśle papierniczym szczególne znaczenie mają włókna celulozowe, wypełniacze mineralne, żywice i substancje pomocnicze. Część z nich może być odzyskiwana, dlatego flotacja nie zawsze pełni wyłącznie funkcję oczyszczania.

Odpowiednio zaprojektowany proces pozwala oddzielić włókna i część wypełniaczy z wody procesowej. W zależności od organizacji obiegu mogą one zostać zawrócone do procesu technologicznego. Flotacja staje się wtedy jednocześnie metodą separacji zanieczyszczeń i odzysku części surowca.

Przemysł mleczarski i ubojnie

Ścieki mleczarskie zawierają przede wszystkim tłuszcze, białka i zawiesiny, a ich skład może zmieniać się podczas mycia instalacji, produkcji i okresowych czynności sanitarnych. DAF jest w tej branży stosowany jako fizykochemiczne podczyszczanie przed kolejnym etapem oczyszczania. Badania nad rzeczywistymi i modelowymi ściekami mleczarskimi pokazują, że skuteczność procesu jest silnie związana z pH oraz doborem i dawkowaniem chemii.

Podobny mechanizm wykorzystuje się w ubojniach, gdzie ścieki mogą zawierać krew, tłuszcze, białka i znaczną ilość zawiesin. DAF pozwala ograniczyć ładunek kierowany do dalszych etapów, dzięki czemu oczyszczanie biologiczne może pracować w bardziej stabilnych warunkach.

Ścieki z lakierni i obróbki metali

W lakierniach oraz zakładach obróbki metali problem stanowią między innymi emulsje olejowe, pigmenty, cząstki farb i metale. W takim przypadku flotacja zazwyczaj nie powinna być rozpatrywana jako samodzielny proces. Konieczne może być wcześniejsze rozbicie emulsji, korekta pH lub chemiczne strącanie metali.

Dobór kolejności procesów zależy od tego, czy metale występują w formie rozpuszczonej, zawieszonej czy związanej z innymi cząstkami. Flotacja może następnie oddzielić powstałe kłaczki i inne nierozpuszczalne zanieczyszczenia. Przy szczególnym składzie ścieków warto rozważyć również technologie elektrochemiczne, ale decyzja powinna wynikać z badań technologicznych, a nie tylko z rodzaju branży.

Chemia w procesie flotacji – koagulanty i flokulanty

Skuteczność flotacji często zależy nie tylko od parametrów hydraulicznych urządzenia, ale również od przygotowania ścieków. Szczególnie istotna jest koagulacja i flokulacja, ponieważ mikropęcherzyki łatwiej oddzielają większe, stabilne kłaczki niż pojedyncze cząstki koloidalne.

Rola koagulantu w destabilizacji cząstek

Drobne cząstki koloidalne często mają ładunek powodujący ich wzajemne odpychanie. Koagulant destabilizuje ten układ i umożliwia łączenie cząstek. W praktyce stosuje się między innymi związki żelaza, takie jak chlorek żelaza czy siarczany żelaza, oraz związki glinu, w tym polichlorki glinu.

Nie istnieje jednak jedna uniwersalna dawka koagulantu. Zależy ona od składu ścieków, pH, temperatury, rodzaju zanieczyszczeń i oczekiwanego efektu. Dlatego informacje o dawkowaniu należy traktować jako orientacyjne, a nie jako nastawę dla konkretnej instalacji.

Przed doborem środka warto wykonać badania laboratoryjne. Szczegółowe zasady doboru przedstawia materiał dotyczący tego, jaki koagulant do flotacji DAF sprawdzi się w określonych warunkach.

Flokulanty jako wspomagacze tworzenia kłaczków

Po koagulacji powstają mniejsze agregaty, które można dodatkowo połączyć za pomocą flokulantu. Są to najczęściej polimery o określonym charakterze jonowym i masie cząsteczkowej. Ich zadaniem jest utworzenie odpowiednio dużych i jednocześnie wystarczająco lekkich kłaczków.

Dawka flokulantu musi być dobrana ostrożnie. Zbyt mała ilość może nie zapewnić odpowiedniej flokulacji, natomiast nadmierne dozowanie również może pogorszyć proces. Właściwy kłaczek powinien być stabilny mechanicznie, ale jednocześnie podatny na przyczepianie mikropęcherzyków.

Dobór dawki chemii – testy jar-test w praktyce

Jar-test, czyli test zlewkowy, pozwala porównać różne warianty koagulacji i flokulacji na próbce rzeczywistych ścieków. W kolejnych próbach można zmieniać rodzaj i dawkę koagulantu, rodzaj flokulantu oraz pH, a następnie obserwować szybkość tworzenia kłaczków, ich wielkość i jakość cieczy po separacji.

To ważne szczególnie wtedy, gdy skład ścieków jest zmienny. Badania DAF pokazują, że pH i dawka środków chemicznych mogą istotnie wpływać na efektywność usuwania zanieczyszczeń.

Jak dobrać flotator do potrzeb zakładu?

Dobór urządzenia powinien zaczynać się od charakterystyki ścieków, a nie od wyboru konkretnego modelu. Ten sam przepływ może wymagać zupełnie innego układu w zakładzie spożywczym, papierniczym czy galwanicznym, ponieważ o wymiarowaniu decyduje również ładunek zanieczyszczeń i wymagany stopień oczyszczenia.

Kluczowe parametry projektowe – przepływ, ładunek, temperatura

Podstawowym parametrem jest przepływ ścieków. Przy projektowaniu trzeba uwzględnić nie tylko średni przepływ dobowy, ale także wartości szczytowe. Ich przekroczenie może pogorszyć warunki separacji, nawet jeśli średnie obciążenie instalacji pozostaje prawidłowe.

Drugim istotnym parametrem jest ładunek zanieczyszczeń, na przykład w kg TSS/h lub kg ChZT/h. Dwa zakłady o takim samym przepływie mogą wymagać różnych rozwiązań, jeśli jeden z nich odprowadza znacznie większą ilość zawiesin lub tłuszczów.

Znaczenie mają także temperatura i pH. Temperatura wpływa między innymi na właściwości wody, proces koagulacji oraz rozpuszczalność powietrza. Z kolei pH bezpośrednio wpływa na działanie wielu koagulantów. Nie należy więc przyjmować jednego optymalnego zakresu pH dla wszystkich ścieków.

Ostatnim punktem są wymagania dotyczące ścieków oczyszczonych. Jeżeli DAF ma chronić biologię, wystarczy inny poziom separacji niż wtedy, gdy oczyszczona woda ma być skierowana do kolejnego zaawansowanego procesu albo spełnić określone warunki odprowadzenia.

Flotator kompaktowy vs. flotator modułowy

Flotator kompaktowy jest zwykle rozwiązaniem prefabrykowanym, w którym poszczególne elementy technologiczne są zintegrowane w jednej jednostce. Takie urządzenie może być korzystne przy mniejszych przepływach i ograniczonej przestrzeni. Zaletą jest prostsza instalacja, natomiast możliwości późniejszej rozbudowy mogą być mniejsze.

Układ modułowy pozwala natomiast bardziej elastycznie dopasować poszczególne strefy procesu do charakterystyki ścieków. Przy większych przepływach można oddzielnie zaprojektować przygotowanie chemiczne, flokulację, komorę flotacji oraz odbiór flotatu. Zwiększa to możliwości projektowe, ale zwykle wiąże się z większym zakresem inwestycji.

Nie ma więc jednej granicy przepływu, przy której automatycznie należy przejść z rozwiązania kompaktowego na modułowe. O wyborze decydują również wymagania technologiczne, dostępna powierzchnia, zmienność przepływu i możliwość przyszłej rozbudowy.

Kiedy flotacja DAF nie wystarczy i trzeba ją uzupełnić?

DAF przede wszystkim oddziela zanieczyszczenia zawieszone, koloidalne i takie, które można skutecznie włączyć w kłaczki. Nie usuwa natomiast skutecznie wszystkich substancji rozpuszczonych. Dlatego przy wysokim ChZT rozpuszczonym konieczne może być zastosowanie kolejnego etapu biologicznego.

Podobnie jest w przypadku azotu amonowego i wielu form fosforu rozpuszczonego. Flotacja może usunąć część fosforu związanego z zawiesiną, ale nie zastępuje procesów biologicznych odpowiedzialnych za usuwanie azotu ani wszystkich metod chemicznego strącania fosforu.

Jeżeli ścieki zawierają metale ciężkie lub substancje toksyczne, konieczne może być wcześniejsze strącanie chemiczne, neutralizacja albo inny proces specjalistyczny. Przy planowanym odzysku wody DAF jest natomiast często jednym z etapów poprzedzających filtrację, ultrafiltrację czy odwróconą osmozę.

Odpowiedź na pytanie, jak działa oczyszczanie ścieków w konkretnym zakładzie, nie powinna więc sprowadzać się do wskazania jednego urządzenia. Skuteczna instalacja jest układem kolejnych procesów dobranych do rzeczywistego składu ścieków.

FAQ – najczęściej zadawane pytania

Co to jest flotacja ciśnieniowa DAF?

Flotacja ciśnieniowa DAF (Dissolved Air Flotation) to metoda oczyszczania ścieków, w której część strumienia wody jest nasycana powietrzem pod ciśnieniem, a następnie kierowana do komory flotacyjnej. Po spadku ciśnienia powstają mikropęcherzyki powietrza, które przyczepiają się do cząstek zanieczyszczeń i unoszą je na powierzchnię. Zebrany flotat jest mechanicznie usuwany, a oczyszczona ciecz odpływa z urządzenia.

Jaką skuteczność usuwania zawiesin ma flotacja?

Flotacja DAF przy prawidłowo dobranych parametrach procesu może osiągać bardzo wysoką skuteczność usuwania zawiesin, często w zakresie 90–99%. Nie jest to jednak wartość gwarantowana dla każdej instalacji. Wynik zależy między innymi od rodzaju i stężenia zawiesin, wielkości kłaczków, dawki koagulantu i flokulantu, pH, temperatury, ilości powietrza oraz obciążenia hydraulicznego urządzenia.

Czy flotacja zastępuje oczyszczanie biologiczne?

Flotacja zazwyczaj nie zastępuje oczyszczania biologicznego. Jej głównym zadaniem jest separacja zawiesin, tłuszczów, olejów i części zanieczyszczeń koloidalnych. Substancje organiczne pozostające w formie rozpuszczonej oraz związki takie jak azot amonowy wymagają zwykle kolejnych procesów. Z tego powodu DAF często stosuje się jako podczyszczanie przed reaktorem biologicznym.

Jak często flotator DAF wymaga konserwacji?

Częstotliwość konserwacji zależy od konstrukcji urządzenia, intensywności pracy i rodzaju ścieków. Regularnej kontroli wymagają między innymi układ saturacji, pompy, zawory, dysze, zgarniak oraz system dozowania chemii. Częstotliwość przeglądów producent powinien określić w dokumentacji urządzenia. Przy intensywnej pracy instalacji nie należy ograniczać się wyłącznie do okresowego przeglądu rocznego — część parametrów powinna być kontrolowana na bieżąco.

Ile kosztuje flotator DAF dla małego zakładu przemysłowego?

Koszt flotatora DAF zależy przede wszystkim od przepływu, konstrukcji urządzenia, wyposażenia dodatkowego, automatyki oraz wymagań dotyczących przygotowania chemii. Orientacyjne ceny podawane dla małych instalacji mogą wynosić od kilkuset tysięcy złotych netto za samo urządzenie, natomiast kompletna podczyszczalnia będzie droższa po uwzględnieniu zbiorników, pomp, układu dozowania, automatyki, montażu i infrastruktury. Dlatego wiarygodną wycenę można przygotować dopiero po analizie przepływu i parametrów ścieków.
